フロントウィンカー移設



ニューカウルを装着後のウィンカー移設です。

実際にはカウル装着と同時に仮ステーを製作済みなので、今回は正式な物を製作しただけですが、、、、
ラジエターカード（金網）の取り付けねじを利用してウィンカーステーを取り付けます。材質は試作と同じアルミですが、ウィンカーを支える強度と軽さを考え３mmのアルミＬ型アングルにて製作しました。ラジエターからの熱対策としては５mmのスペーサを挿入する事でちょっとは、ましになるでしょう。

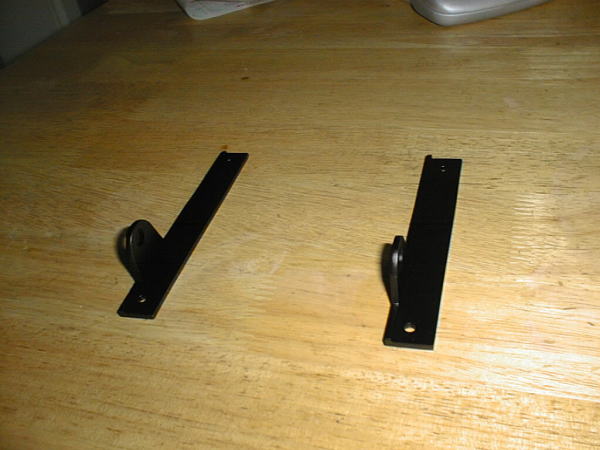

このままの形でラジエターに取り付け
ちょっと暗くて解りづらいですが．．．

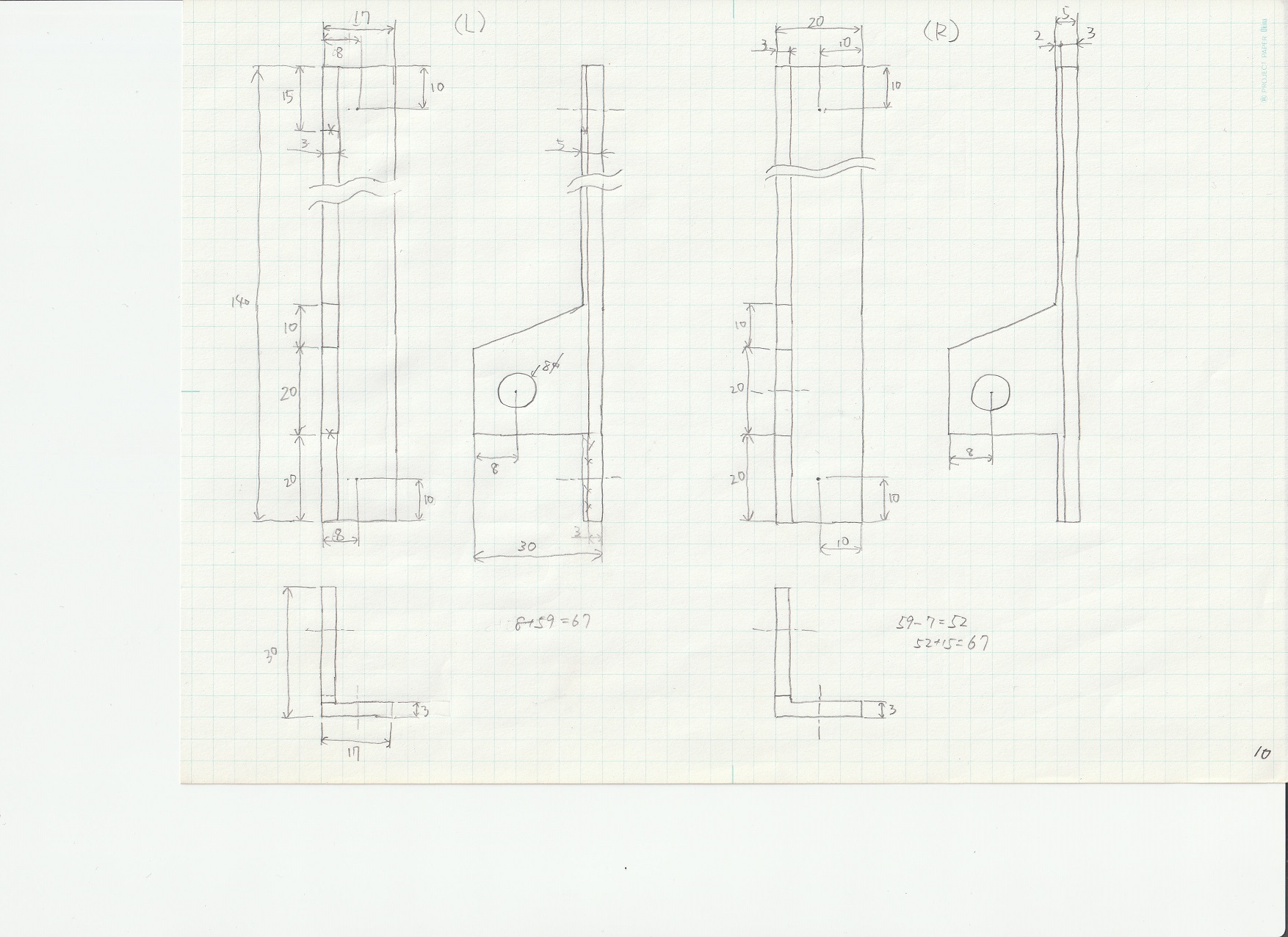

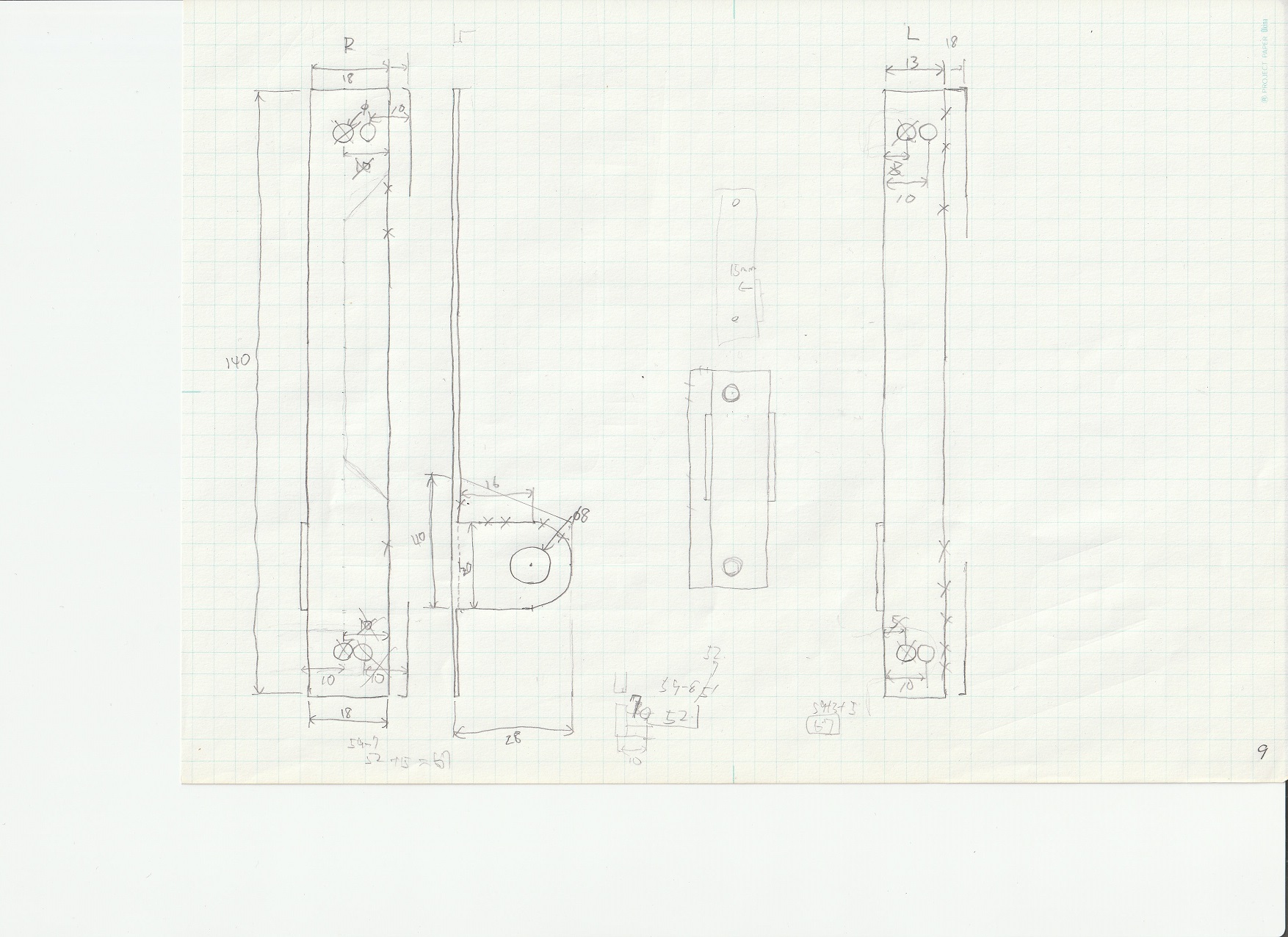

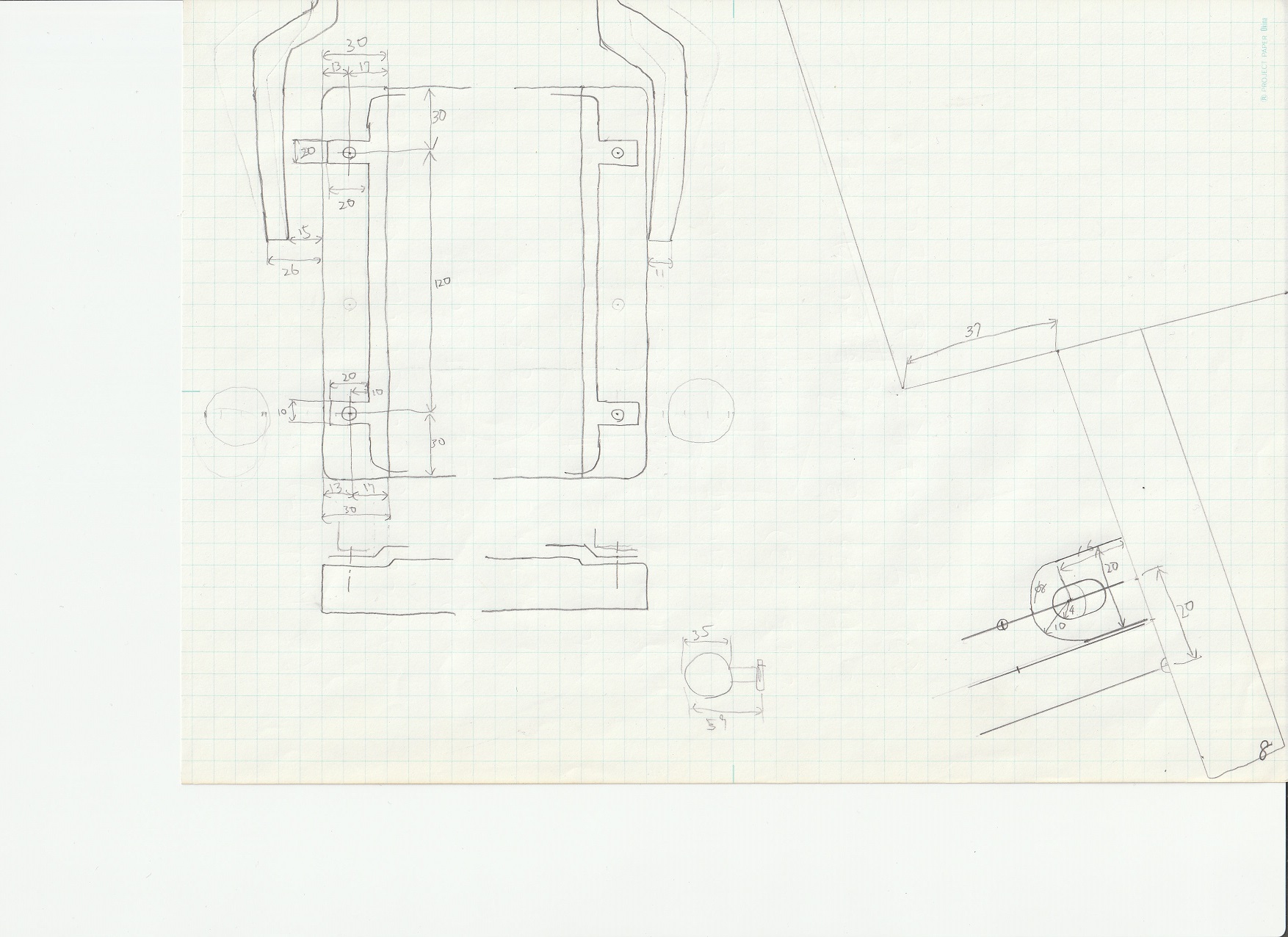

簡単で綺麗でないですが図面みたいなものが見れます
１　　　２　　　３

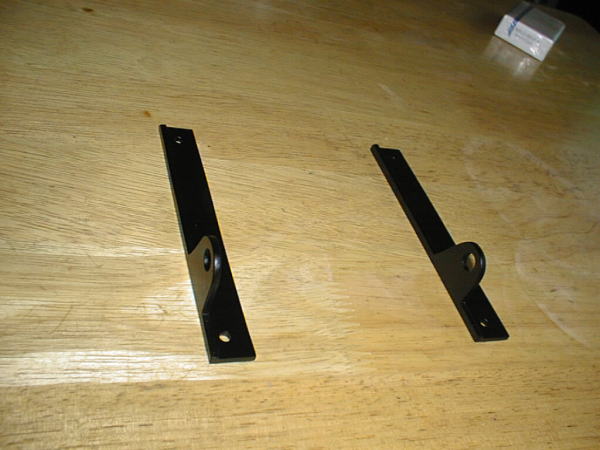

ガンメタ追加版
左側のウィンカーステー取り付け　

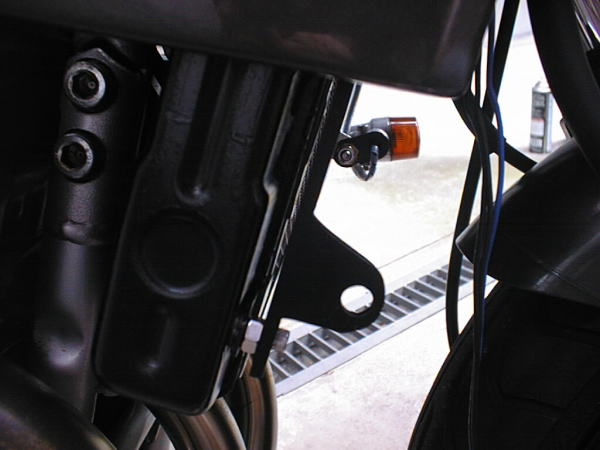

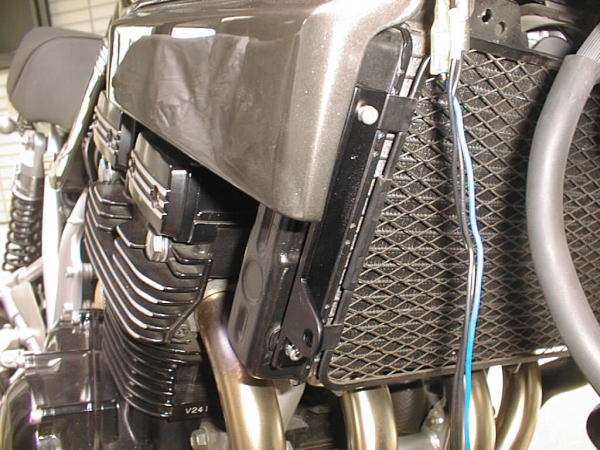

暗くて解りづらいが、ステーとラジエターの間には５ｍｍのスペーサ　（ナット）と取り付け

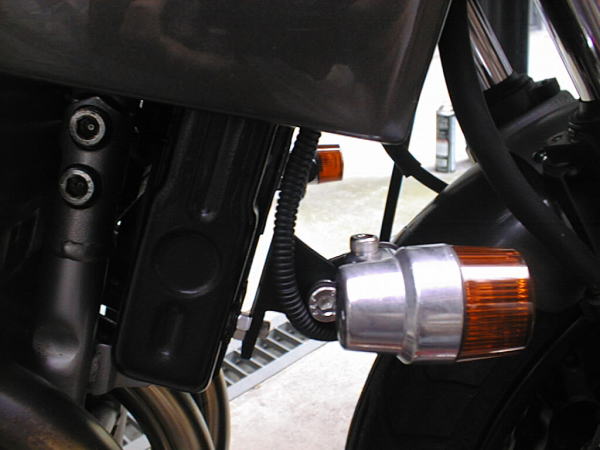

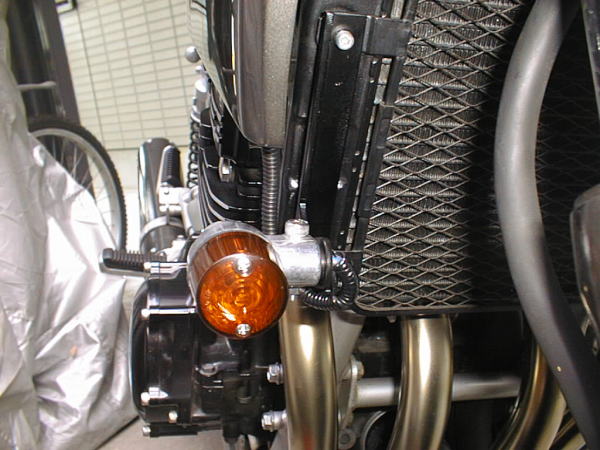

ウィンカーの取り付け。配線は最初はスパイラルチューブを使用していたが、色が半透明（白っぽい）なので、黒のカバータイプに変更。配線はアンダーカバー内にフックを取り付け固定している。
横からの写真
右側のウィンカーステー取り付け　

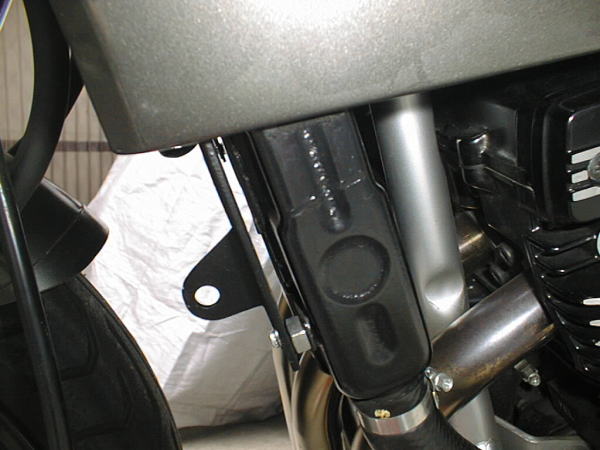

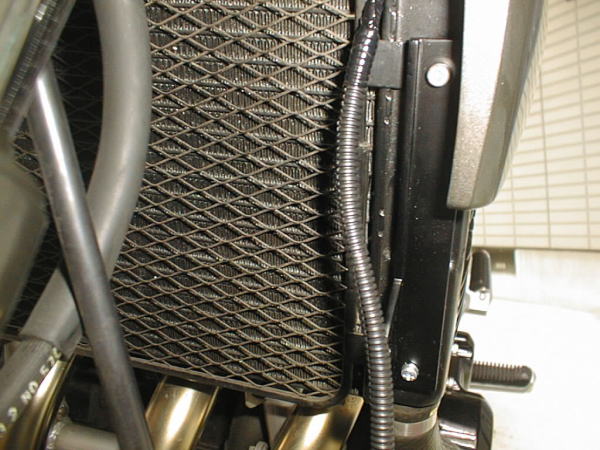

左側と同じく、ステーとラジエターの間には５ｍｍのスペーサ　（ナット）と取り付け
ウィンカーの取り付け。

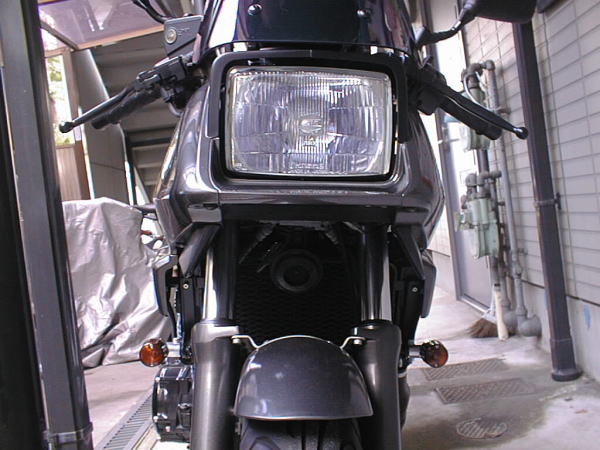

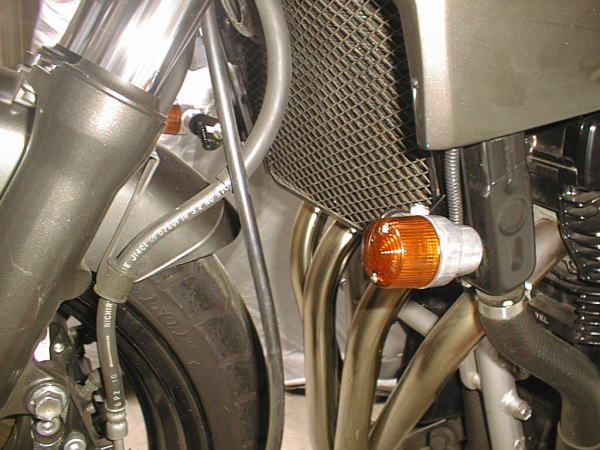

ウィンカーの位置はこんな感じ

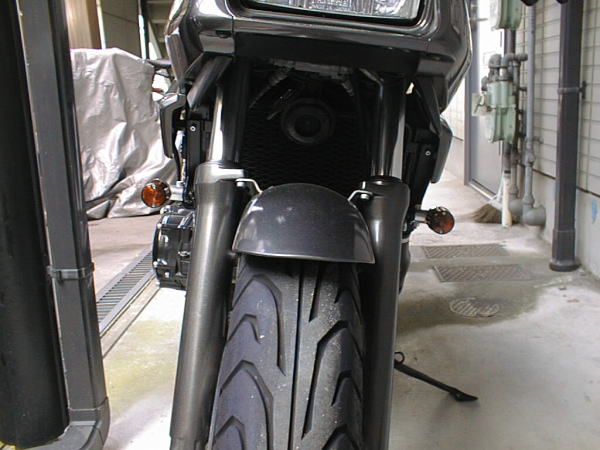

ちょっとアップに！！

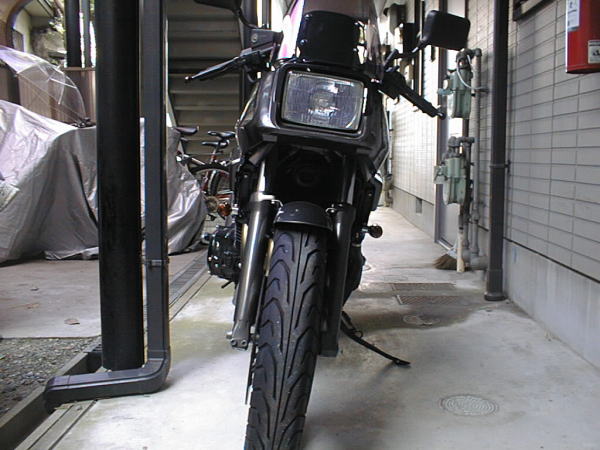

アングルを上側に！！
スペシャルカウルとのマッチング
