アグラスのバックステップを改造してオリジナルのノーマルステップを作った




2019/4/21
アグラスのバックステップを使っているのですが、理由はカッコいいからだけなのです。

バンク角がとか、ポジションがとか、まったく関係ありません。


格好は良いのですが、だんだんと足の曲がりが窮屈な状態になってきたので、ノーマルに戻したいなと言う思いがだんだんと。

でも、ノーマルに戻すにはリアブレーキのマスターシリンダーの棒も交換が必要なので、いろいろ考えた結果、


アグラスのバックステップがノーマルと同じポジションになるように改造してみましょう。

これなら、見栄えもほぼ変わらないし、足は楽になるし、いい事ばかりです。





アグラスのパーツは、フレーム側とステップ側の2つのパーツになっています。

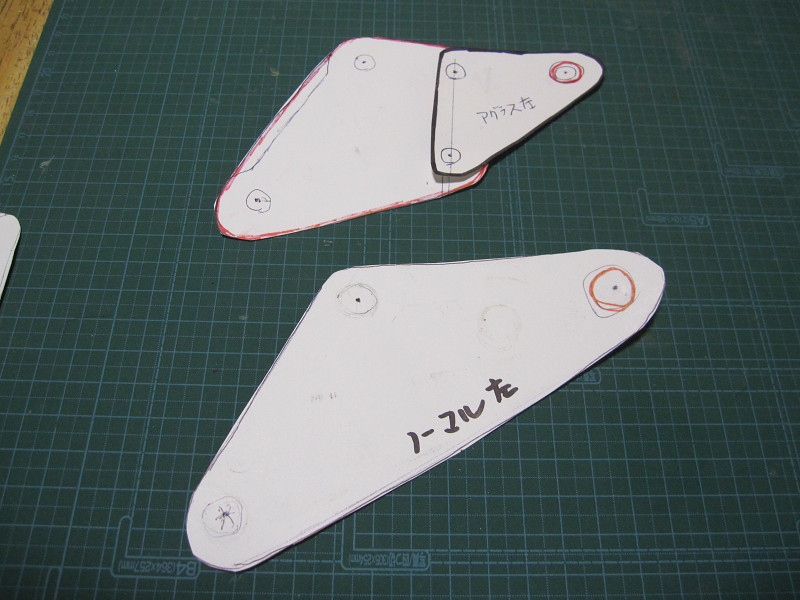

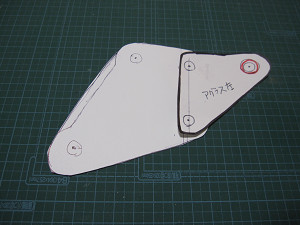

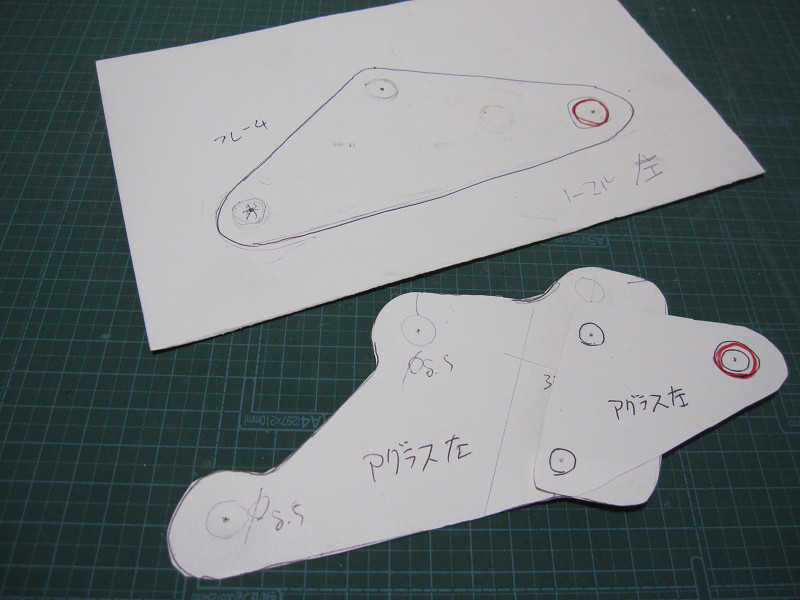

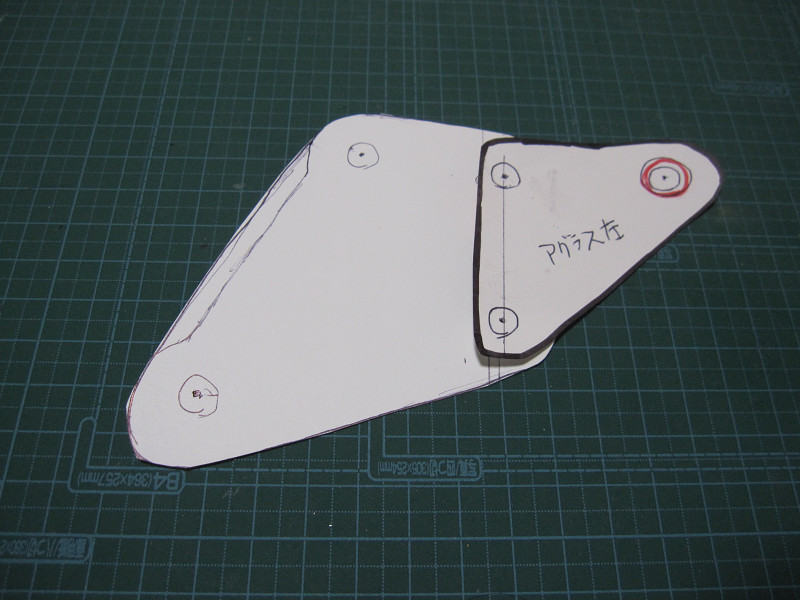

潰れたおむすび型がノーマルの形状です。
赤丸がステップの位置になります。

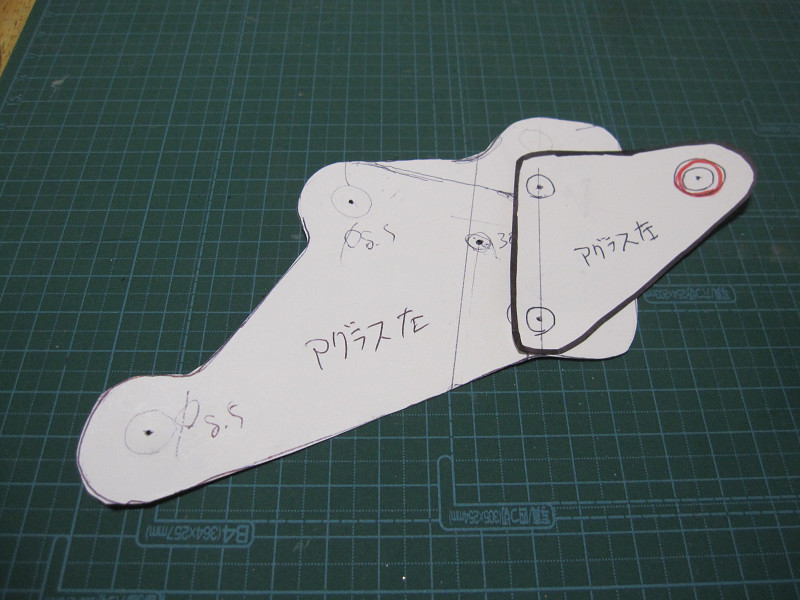

アグラスの左側のフレームに付くプレートを作り変えます。








ステップの位置をノーマルと同じ（前に−１５ｍｍ、下に−１５ｍｍ）にしたら、こんな形になりました。

　

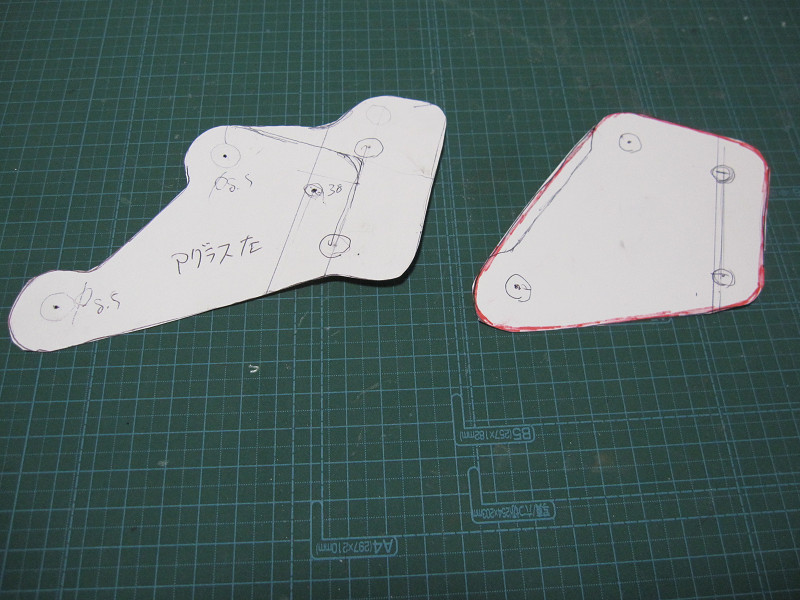

アグラスと自作プレートの違いです。
自作の方は、デザイン性がまったくありませんね！！

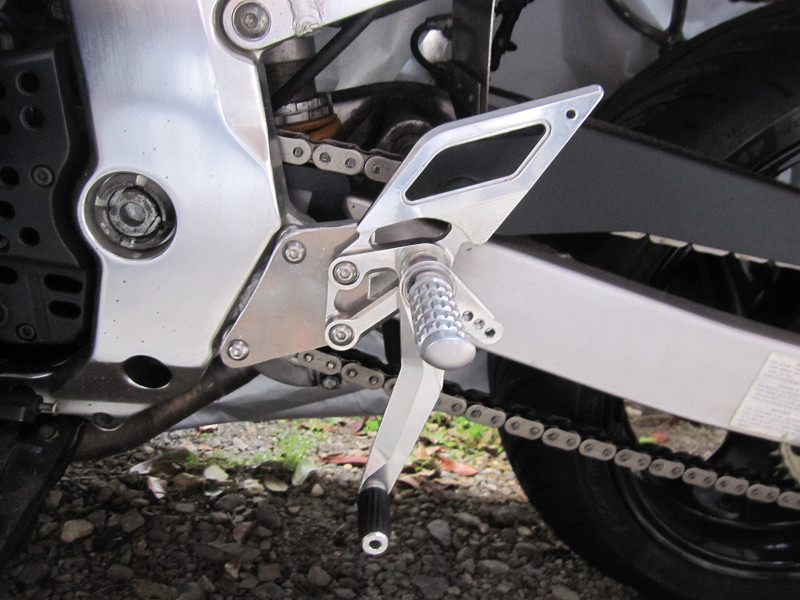

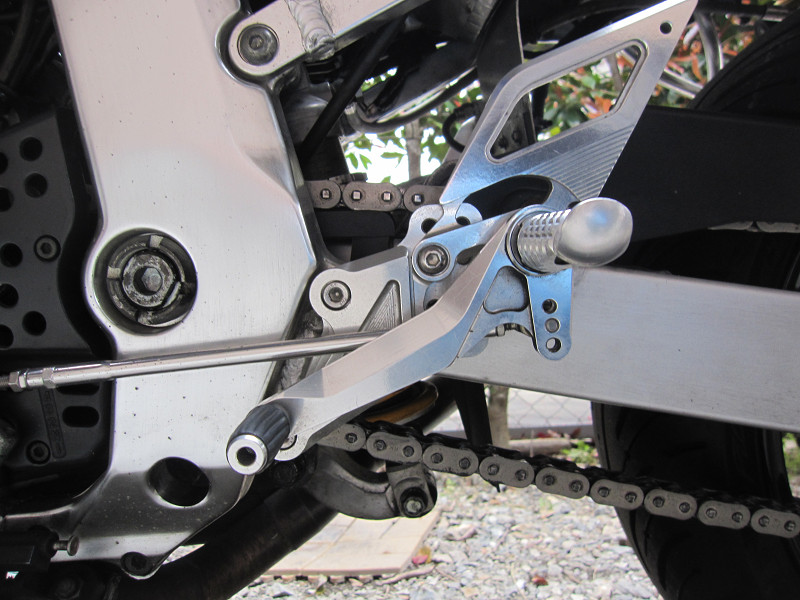

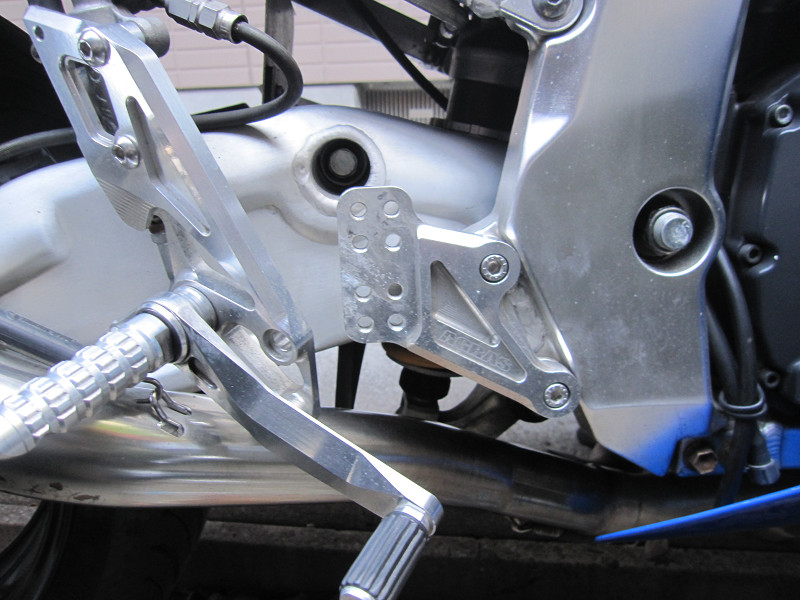

このアグラスデザインのバックステップを、

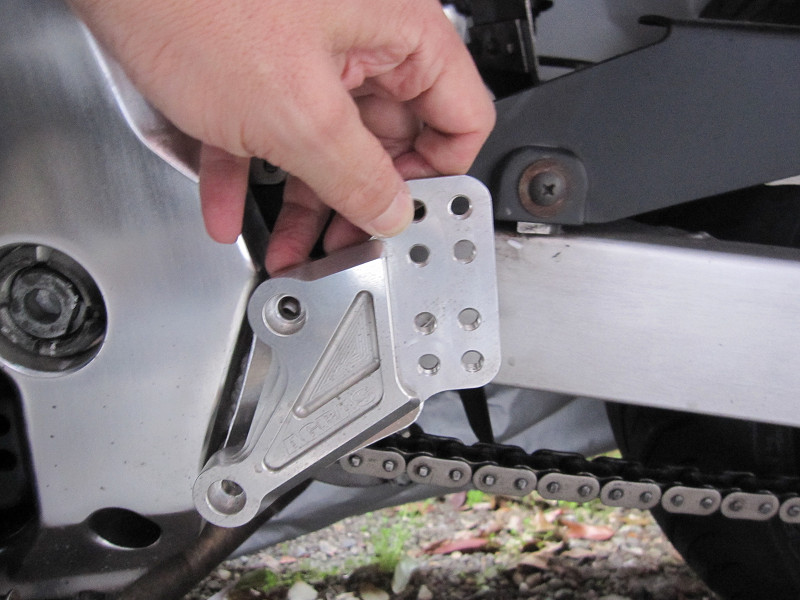

取り外して、

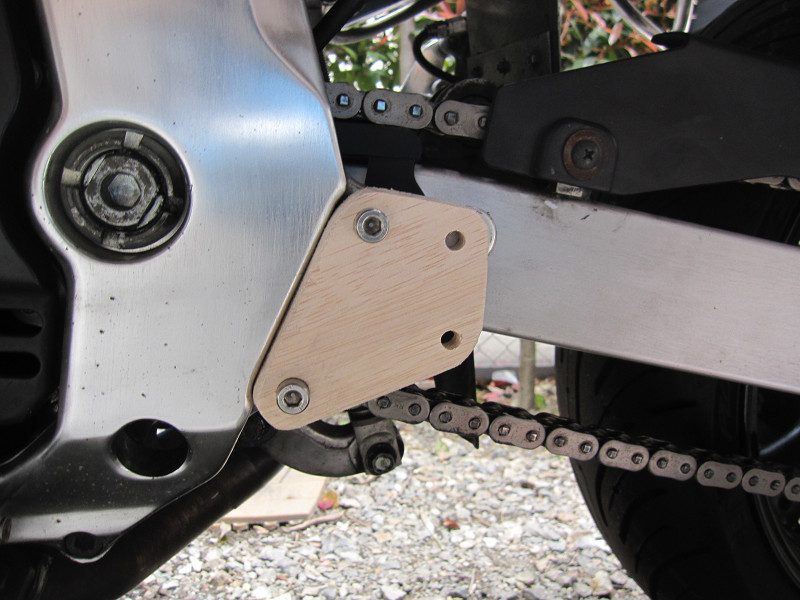

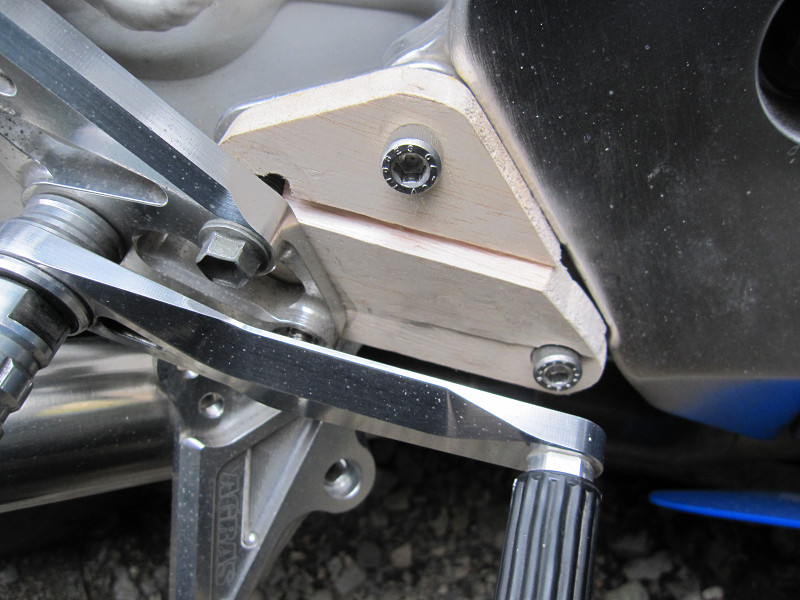

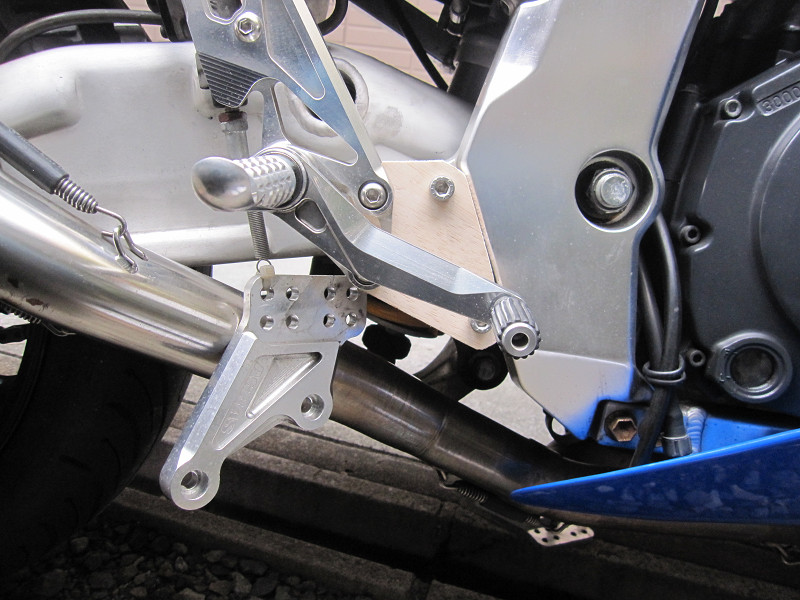

木製自作プレートを付けると、まあいい感じに見えるような！！

　

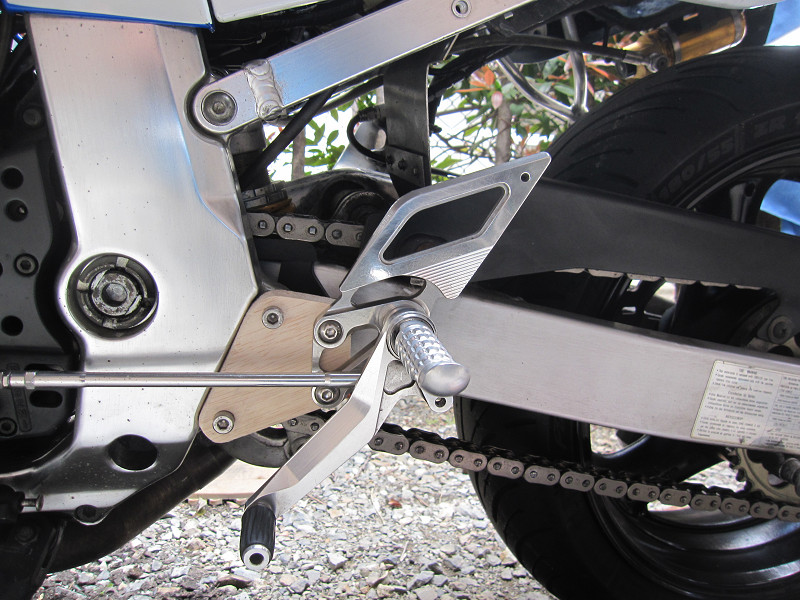

反対側も木製プレートを付けます。このプレートは左右同じ形なので、作るのは簡単なのです。








ポジションを試すために、軽く足を置いたらあっさりと割れてしまいました。当たり前ですね！！
でも、この形で取りあえずはＯＫです。

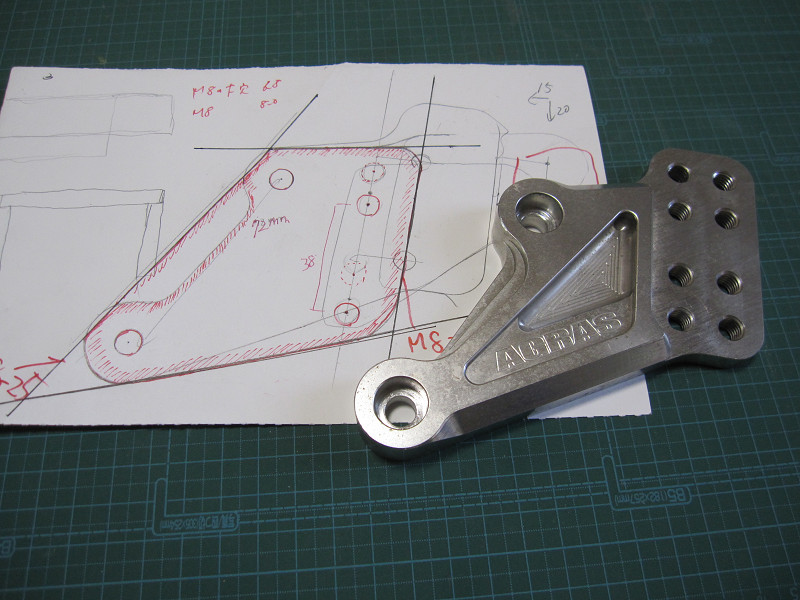

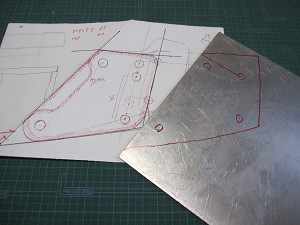

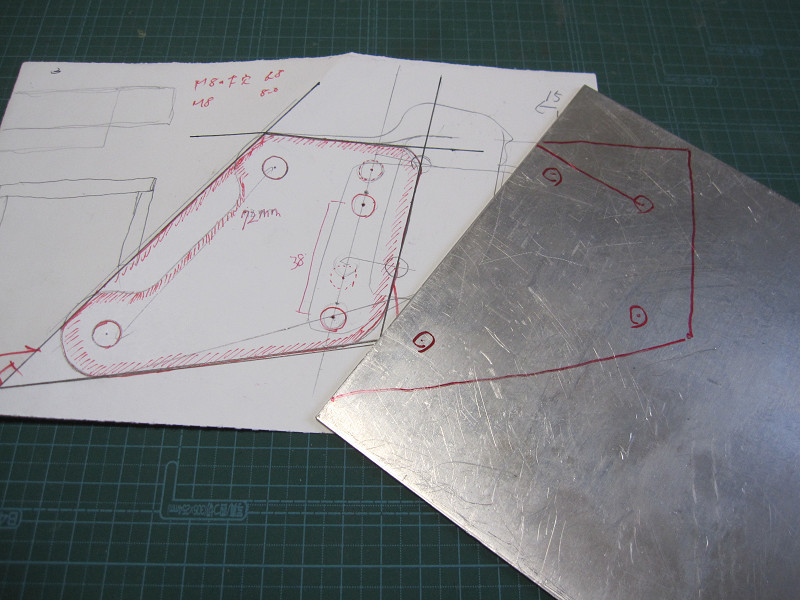

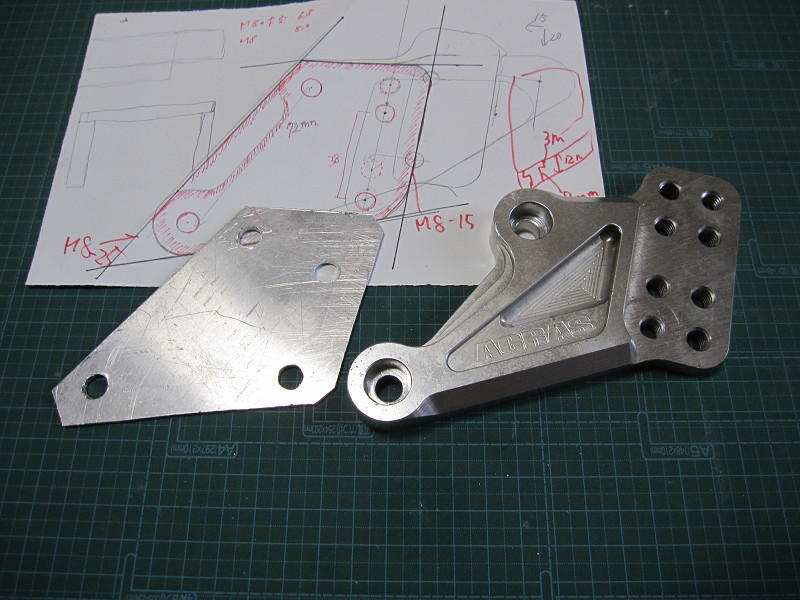

今度はもう少しましな絵を書いてみました。絵の中には、長さや、角度なのどの情報は一切ありません。
唯一あるのは、丸穴のサイズと穴と穴の間の距離?だけです。
だから、図面ではなくて、絵なんです！！

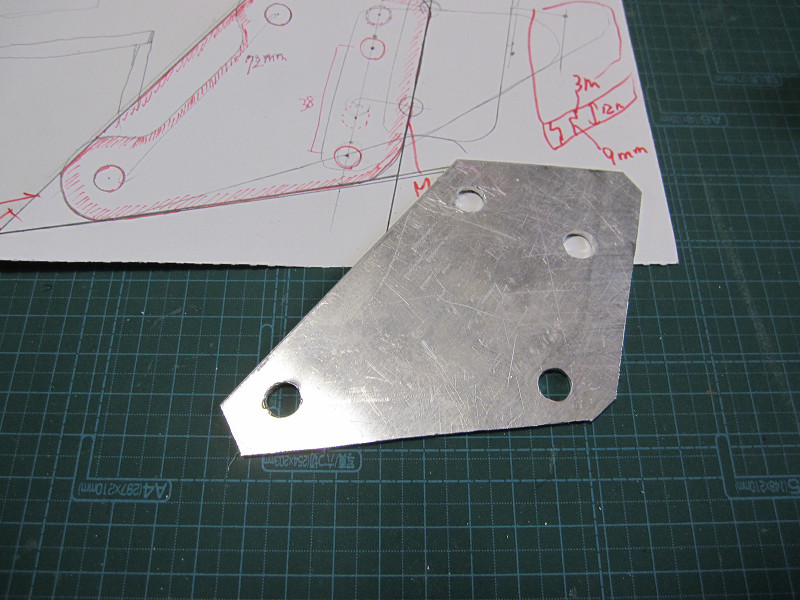

たまたまあった３ｍｍのアルミ板で、また試作品を作ってみました。
だんだん精度が上がっているはずです。

　






卓上フライス盤があれば、アグラスみたいにかっこいいデザインで、肉抜きも出来るのかな？？？？
ジグソーとドリルだけで作る予定なのですが．．．．。

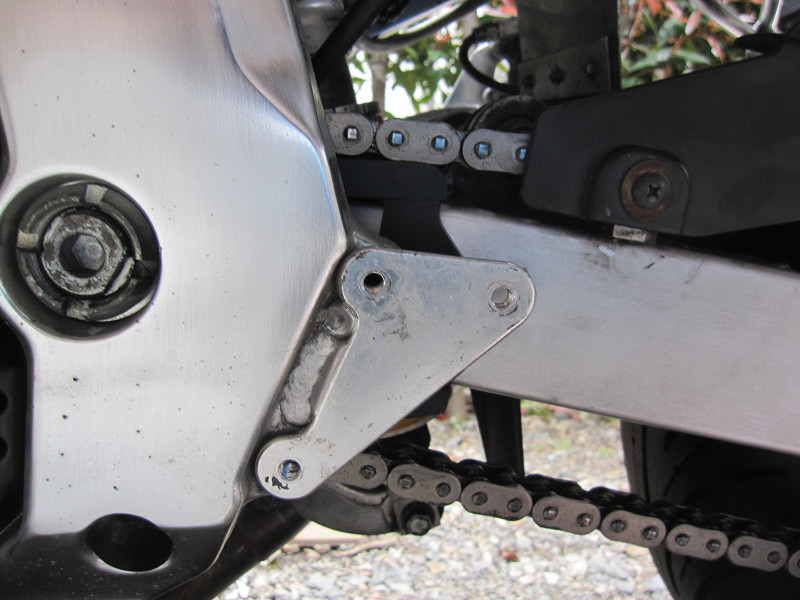

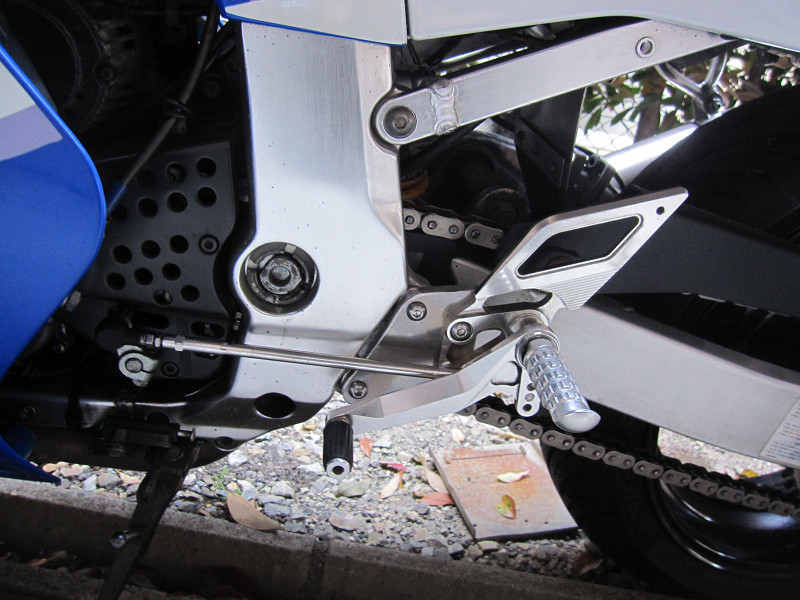

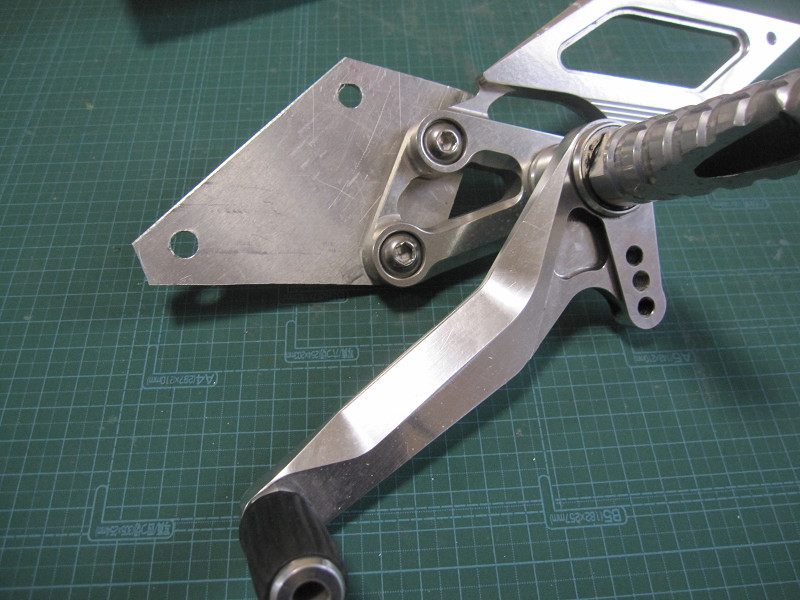

ステップの取り付けも問題なし。








フレーム側も問題ありません。木で作った時よりいい感じに見えます。








さて、本番を始めましょう。

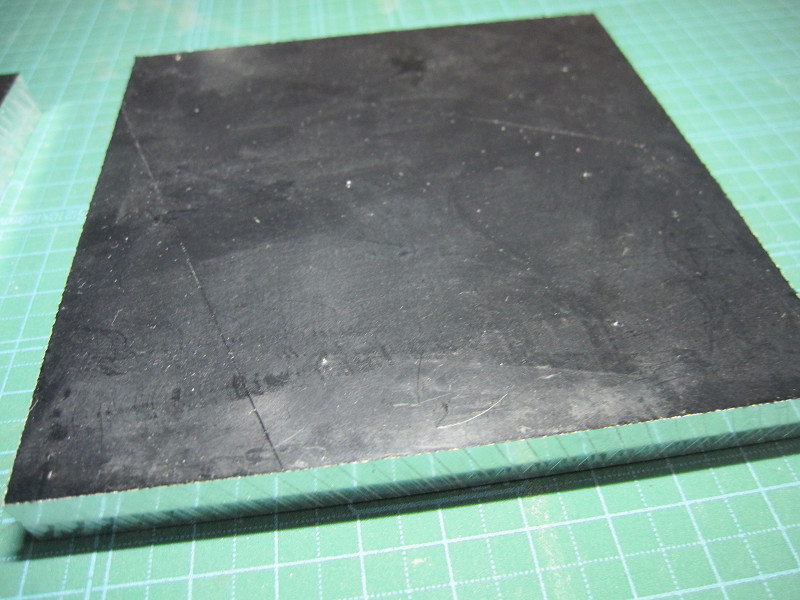

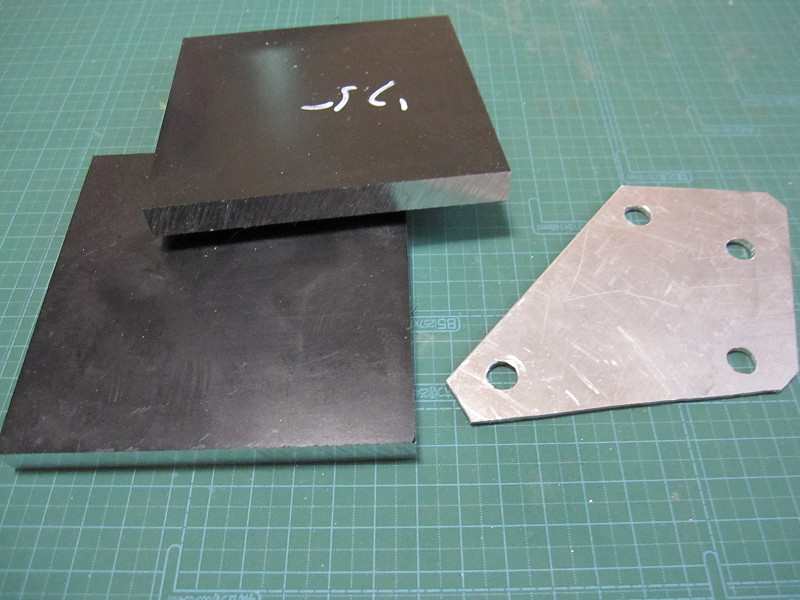

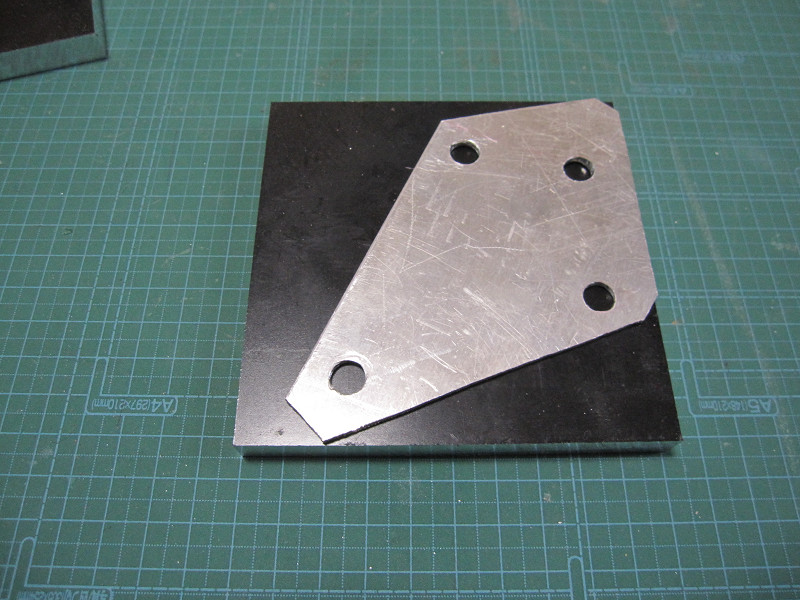

厚み１０ｍｍのアルミ板です。１００ｍｍ×１００ｍｍ。表面にはキズ防止の黒いフィルムが付いてます。

で、アルミの種類は、A7075の超々ジュラルミンで、アルミ合金の中でもトップクラスの強度を持つ材料の一つ。らしいです。
超々ジュラルミンって名前に引かれて買ってみました。

　






何も気にせずに、１００ｍｍ×１００ｍｍを買ったのですが、ギリギリでしたね。

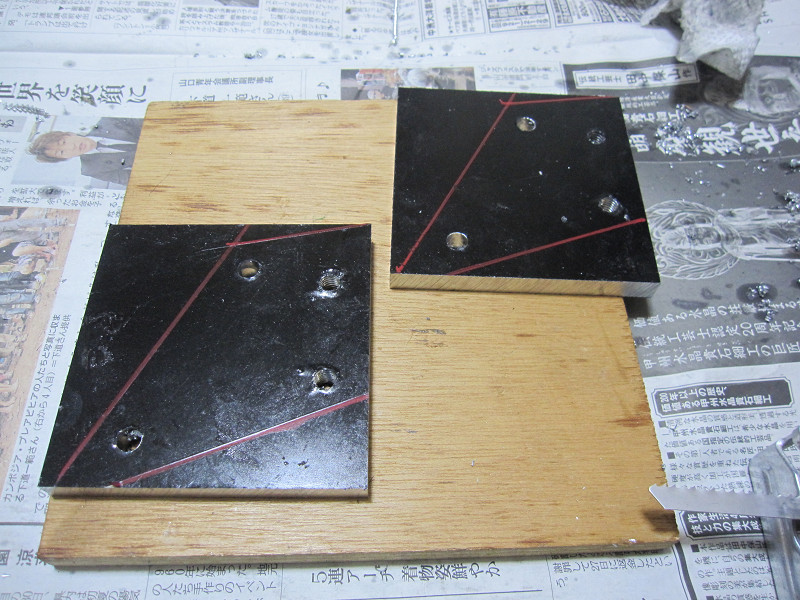

穴の中心と外形のラインをケガいてみましたが．．．．ほとんど見えず

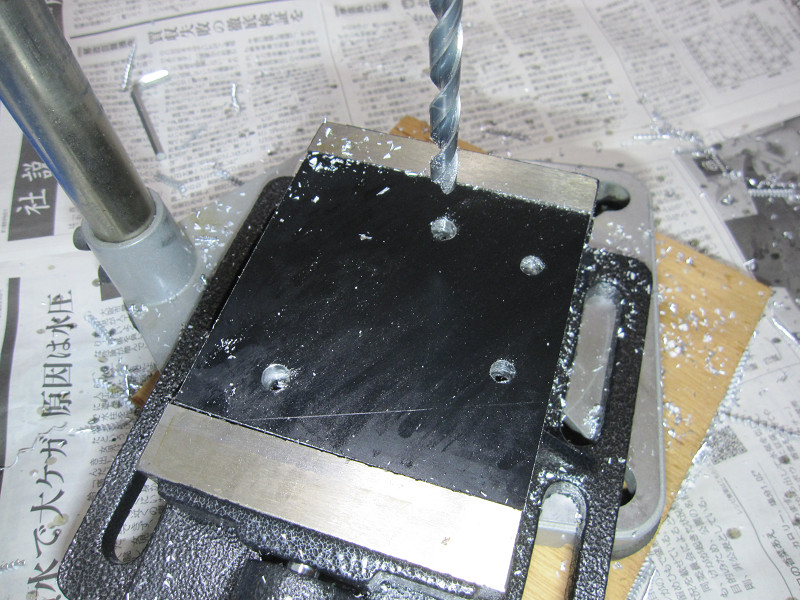

電動ドリルを差し込むとボール盤に早変わりの、ボール盤キットを使って穴を開けます。
板のサイズが小さいので最初に穴を開けた方が作業性がよさそうな気がしたのですが．．．．順番はどうなのでしょうか？？

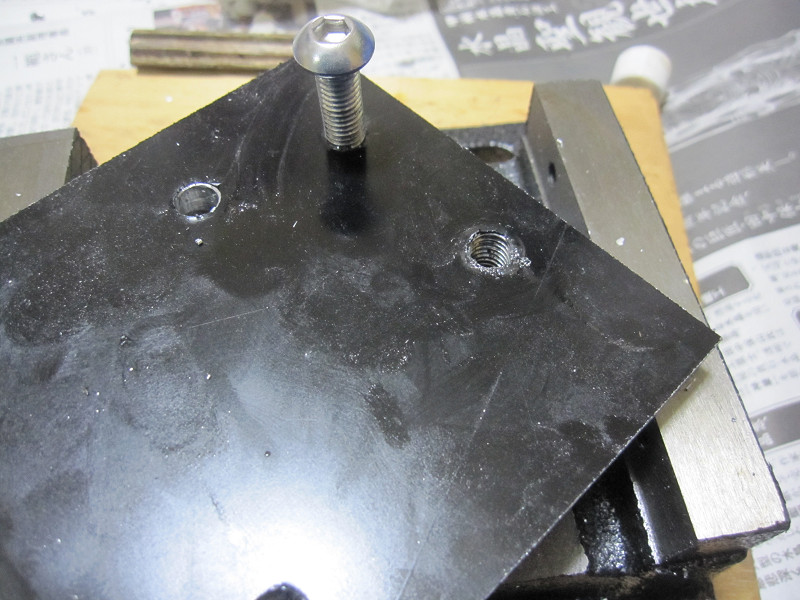

ステップが付く方の穴はＭ８のネジを切る必要があります。
１番から３番場で順番にタップを立てます。垂直かどうかは怖くて確認していません。

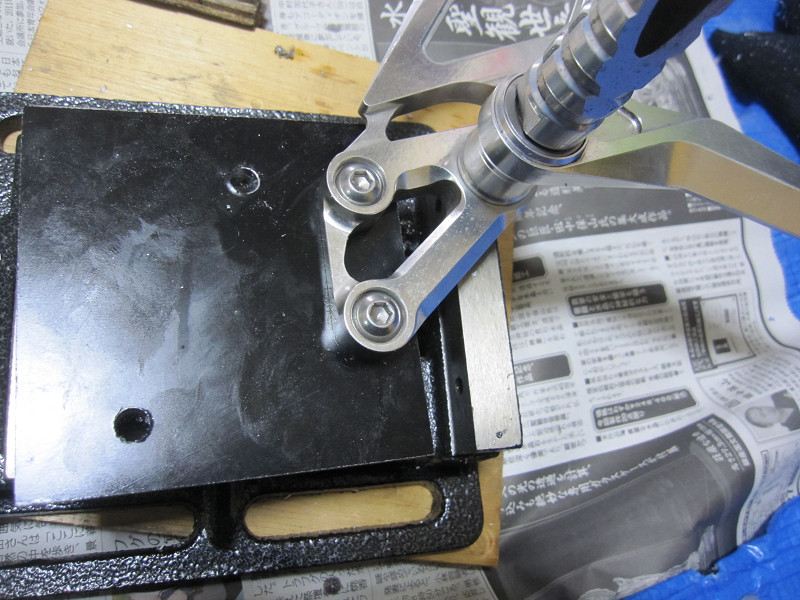

ステップ側のプレートが付いたので問題ないでしょう。








外形はケガいていたのですが、ほとんど消えてしまったので、ペイントで書き直しです。

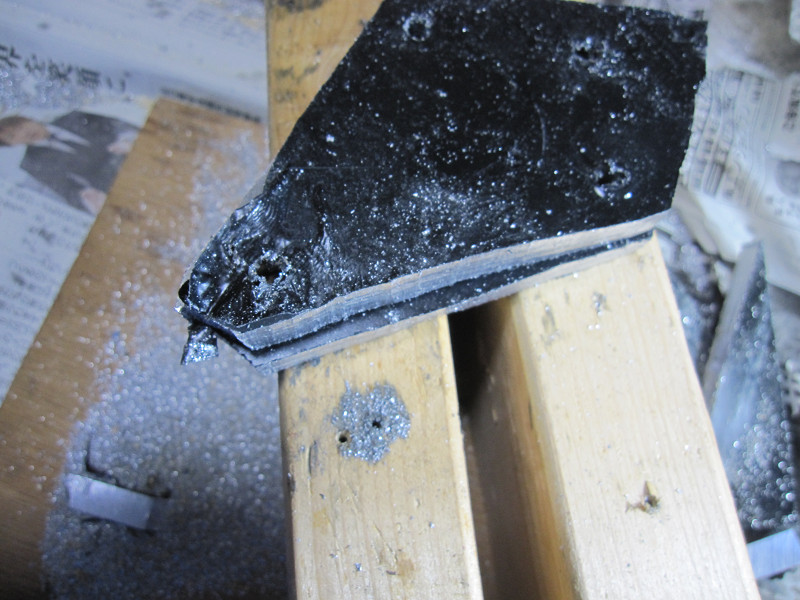

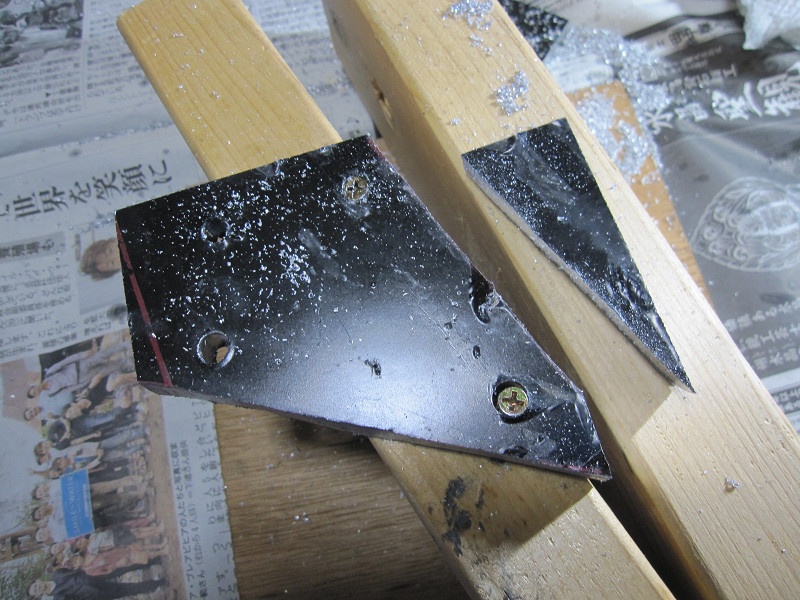

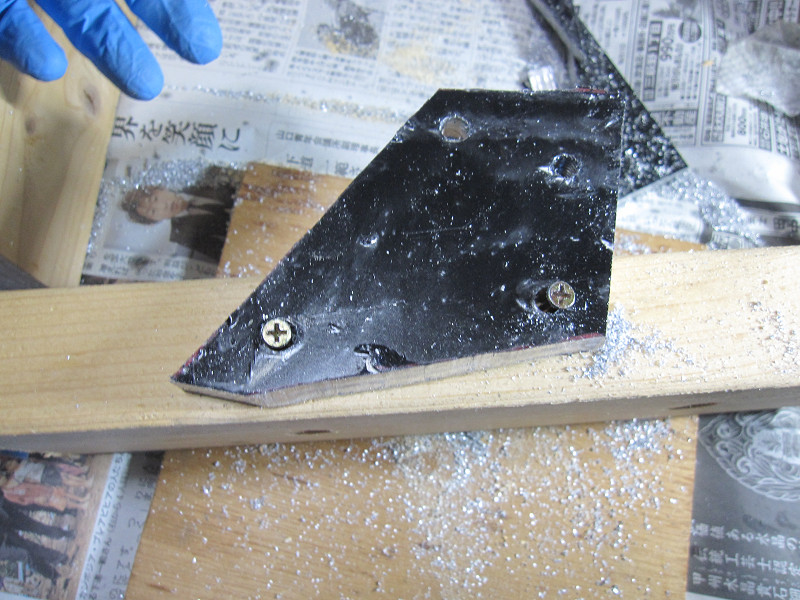

ジグソーで１０ｍｍ厚の超々ジュラルミンを切ります。アルミ板が小さすぎてジグソーを押し進める方向に力が入らないので、

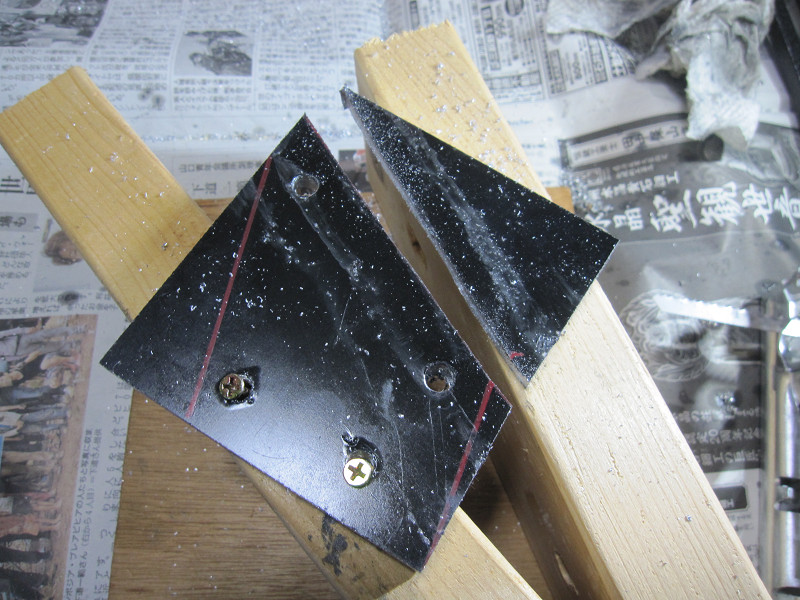

たまたま先に開けてた穴にネジを打ち込み、木材に固定する事でジグソーでガシガシ切り進める事が出来ます。








２カット目。








３カット目。








寝巻のトレーナーがアルミの切子だらけです。

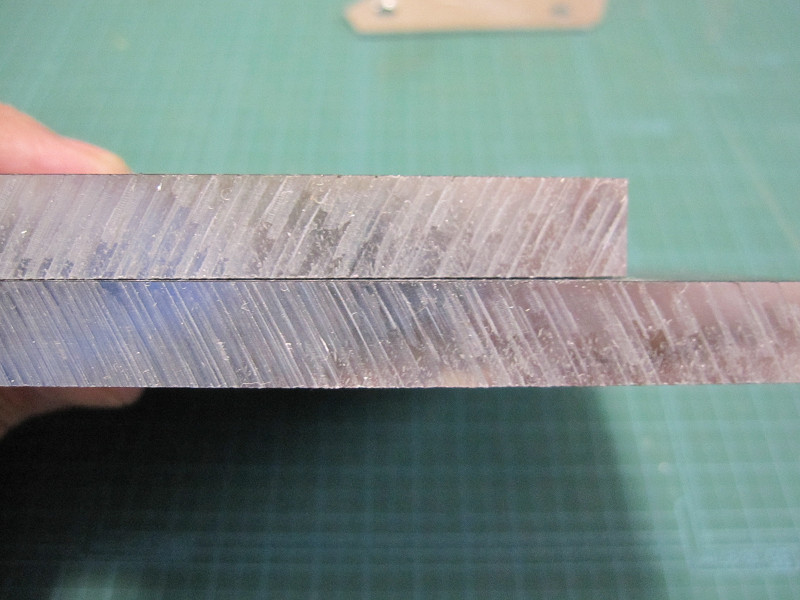

２枚同じプレートを切り出したつもりですが、なぜか５ｍｍ程度ずれています。
最初に黒フィルムの上からケガいていたラインが、ジグソーの力でだんだんズレて切る位置が解らなくなった事が原因なのです。
本当は２枚とも、ずれているのですが．．．．。








切り口やＲの部分はグラインダーで削って綺麗にしました。

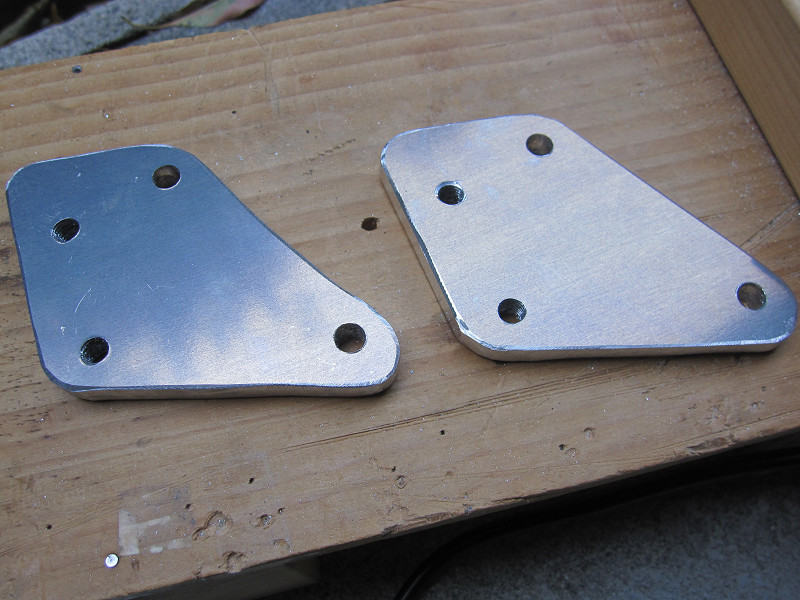

黒フィルムを剥がすと綺麗なアルミ面（何か表面処理がしてあるのかな？）が出てきて、取りあえずこれで十分と言うレベルのプレートが出来上がりです。








後は組み立てるだけ。
自作品２０００円程度。アグラス数万円。違って当たり前です。

　

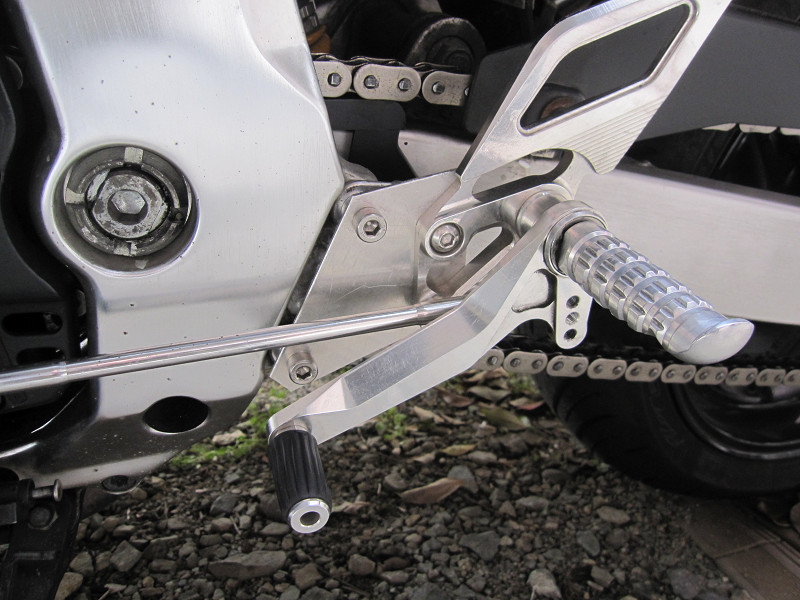

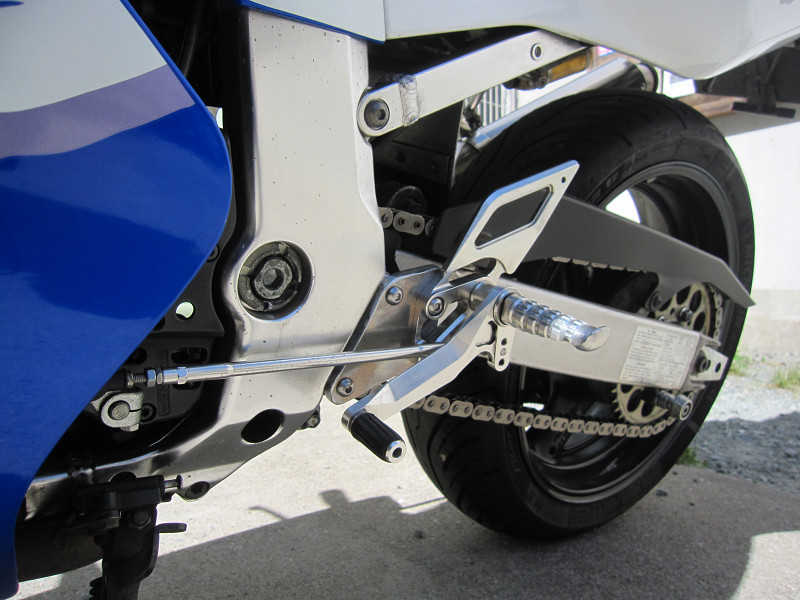

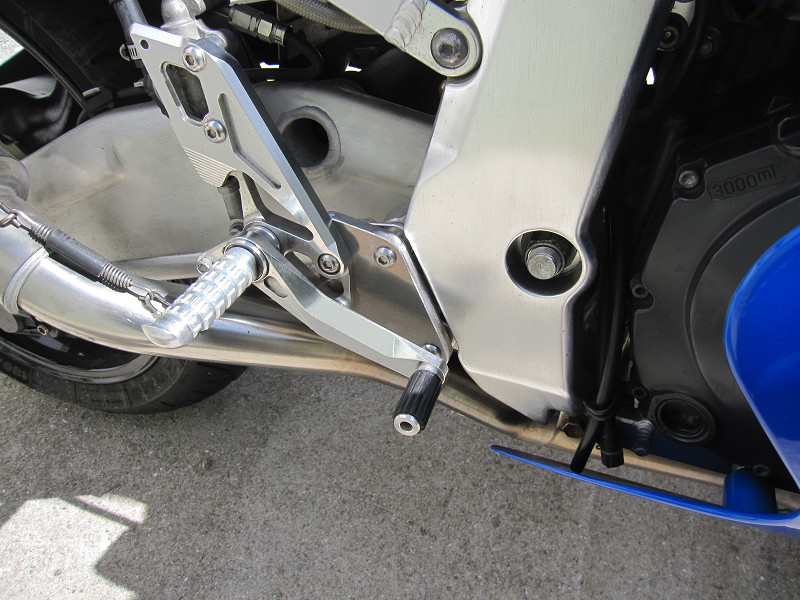

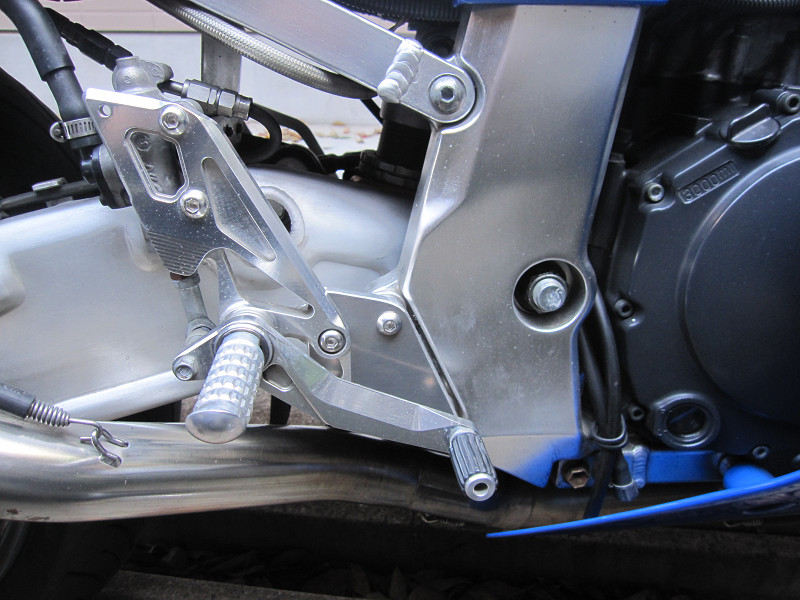

ステッププレートを取り付けると、それほど違和感はないです。
シフトロッドは１５ｍｍ短いタイプを購入予定ですが、取りあえず一番短くセットして、取りあえずシフト出来るようにしています。

　

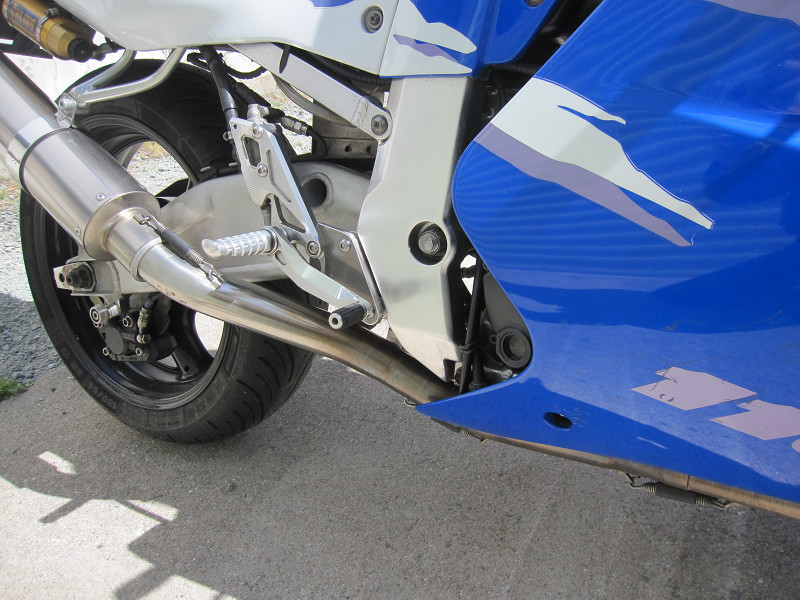

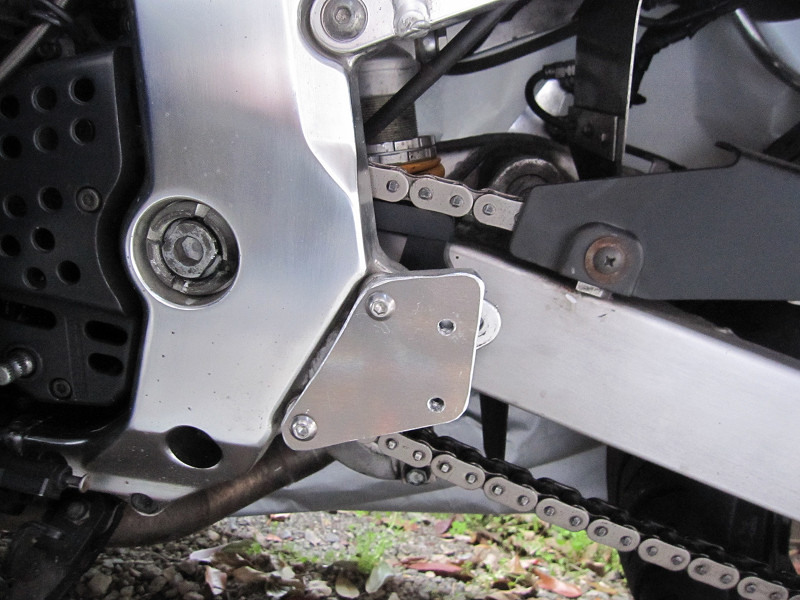

反対側もノーマルを取り外して、








自作プレートを付けます。綺麗に出来た方のプレートを使用しています。

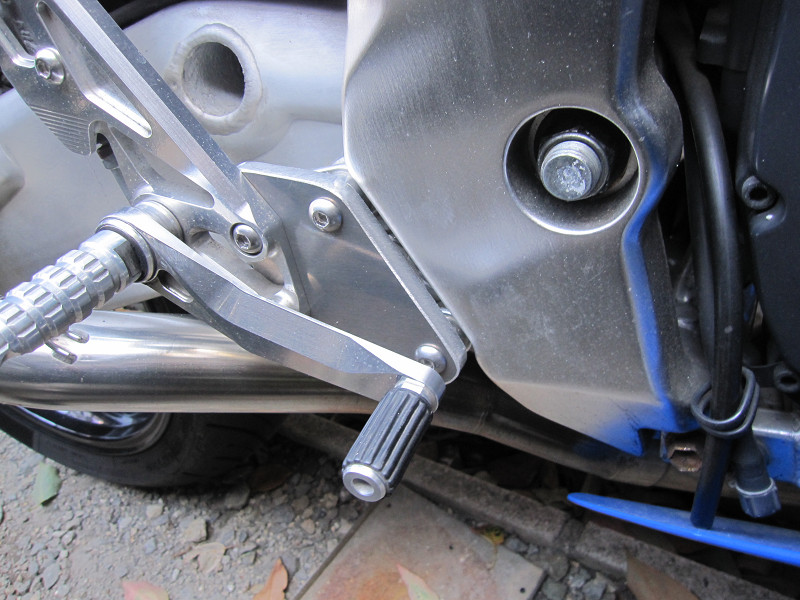

それもあってか、全く違和感がないように見えませんか！！

　






少しは歪な形ですが、表面にほとんどキズが付いていないので、切ったままの状態で使用できたのがラッキーでした。

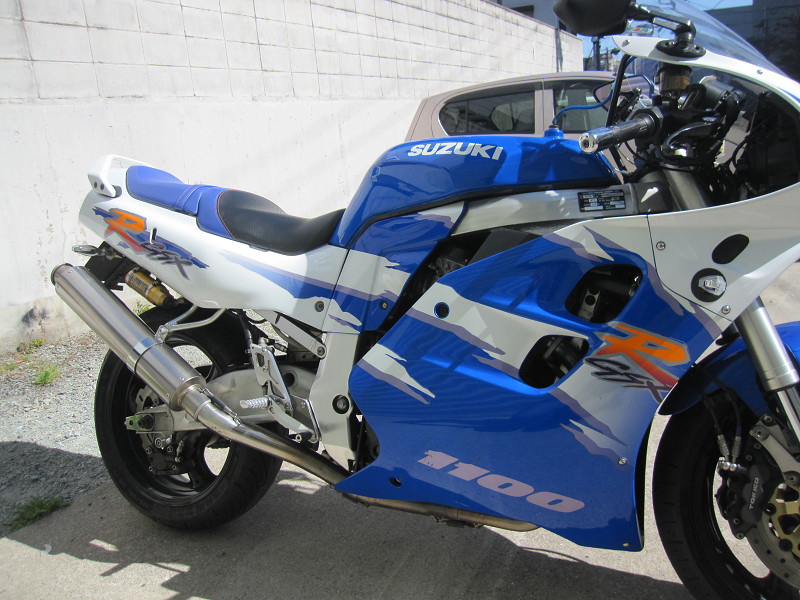

近くから見ても、遠くから見てもいい感じです。
ノーマルステップ、バックステップいつでも変更可能なので便利です。

　 　


で、乗った感じですが、前に１５ｍｍ、下に１５ｍｍ移動しただけなんですが、体感できるんですかね？
３０〜４０ｋｍ乗りましたが、 あまり気にはなりませんでした？？？？

もう少し長距離を走れば、少しは楽になる事に期待をしましょう。



と、まだ９０％の出来なので、最後の仕上げのブラスト、再アルマイトをまたいつかやりますよ！！
