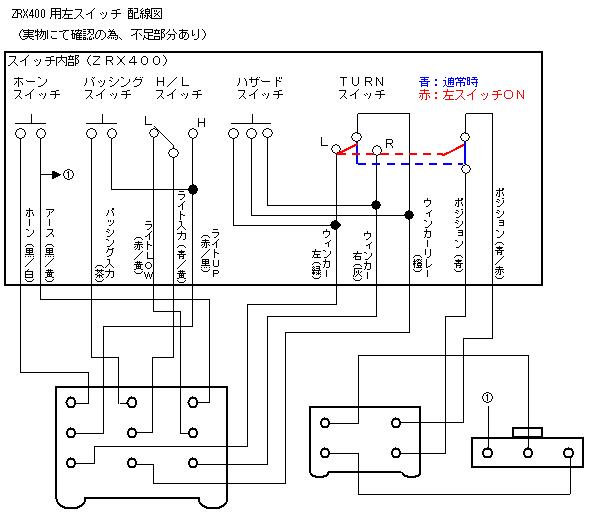

9極コネクタ、4極コネクタ、3極コネクタと3種類ありますが、今回使用するのは9極のコネクタのみです。
ポジションを使用したい方は4極のコネクタにW球のポジション側を接続すればOKです。
(簡単にかけば、12Vを青線に接続し、青/赤線をそれぞれのポジションに接続し、ポジションからの線をボディーアースするだけです。これだけの作業でポジションは点灯し、ウィンカー点灯時はポジションが消えるような仕組みとなります。いわゆる車検対応ポジションです。)
3極のコネクタは何に使用しているのか全く解りません。今回は使用しないので無視しておきます。
追記:この3極のコネクタは、クラッチの握りを見ている配線です。おそらく、クラッチの接続、切り離し等がわかりエンジンストップなどの制御に使用されている様です。
追記:このページの内容は配線を調べる段階で終了??となってます。なぜだか?おそらく純正コネクタ(ハーネス側)に接続できるコネクタが見当たらなかったのが一番の理由で
しょう。
この続きとして、PICを使ったウィンカー制御(ハザード、ポジション付き)を製作していますので”こちら”もどうぞ!!
